QCM

QCM（Quartz Crystal Microbalance）センサーは、電極表面に物質が付着すると、その質量変化に応じて共振周波数がシフトします。 この原理により、ナノレベルの質量変化を検出でき、超微量の質量センサーとして高い性能を発揮します。

当社では、持ち運び可能な自社設計の計測キットと QCM センサーを組み合わせて提供しており、研究・評価を手軽に始められる環境を実現しています。

QCMトライアルキット

このようなお悩みはありませんか。

そのような方に向けて開発したのが、当社の 「QCM TRIAL KIT」 です。

必要最小限の機能に絞り、シンプルな構成とすることで、扱いやすさと価格の両立を実現しました。

「まず実験してみたい」「対象物が検知できるか確認したい」 という方に最適なエントリーモデルです。

測定周波数	9MHz(4MHz～20MHzまで対応)
測定ch	QCM1ch
Gate時間	0.1/1.0[sec]搭載
測定周期	連続
周波数分解能	0.1ppm以下(Gate Time 1secの場合）
製品内容	周波数カウンター(1)　QCMセンサー(3)　センサー用基板(3)　測定用ソフト(1)　microUSBケーブル(1)

項目	9MHz標準	20MHz標準	9MHz特殊品	20MHz特殊品
外形寸法	Φ8.7	Φ5.2	Φ8.7	Φ5.2
電極材料	Au・Ag・Al-alloy	Au・Ag・Al-alloy	Au	Au
中心周波数	9,000KHz	20,000kHz	9,000KHz	20,000kHz
周波数許容範囲	±10kHz	±20kHz	±10kHz	±20kHz
切断方位	AT-cut	AT-cut	AT-cut	AT-cut
形状加工	Plano Convex	Flat	Flat	Flat
表面仕上げ	Lapped	Lapped	Polished	Polished
ハーメチックシール	49/u	UM-1	49/u	UM-1
固定方法	Slit mount	Slit mount	Slit mount	Slit mount

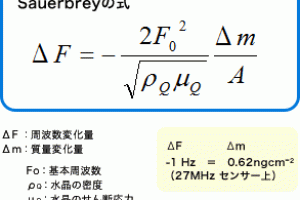

Sauerbreyの式を物理的な振動の考えから解説
